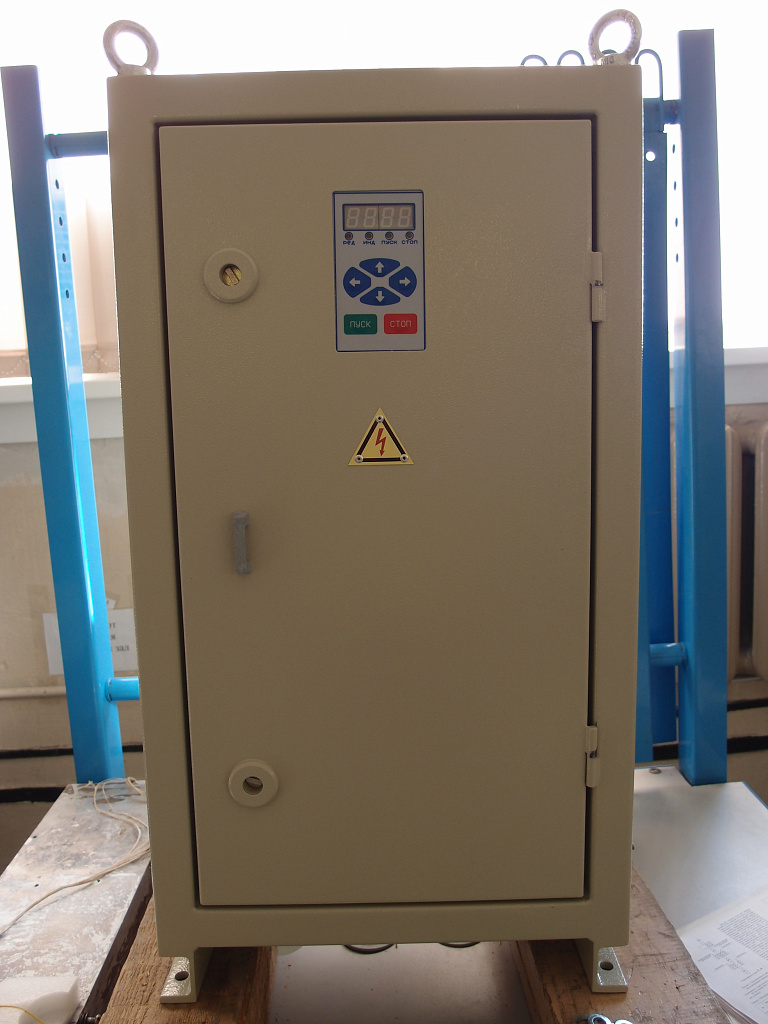

Тиристорные реверсивные электроприводы постоянного тока «ЭПТОН-М»
Тиристорные преобразователи «ЭПТОН-М» предназначены для управления электродвигателями (приводами) постоянного тока, работающих в составе электроприводов общепромышленного назначения, в том числе грузоподъемных механизмов и на объектах энергетики (атомных, тепловых и насосных станциях). Также тиристорные преобразователи «ЭПТОН-М» могут использоваться в качестве регулируемых источников постоянного тока и регулируемых источников постоянного напряжения, для устройств заряда аккумуляторных батарей, станций динамического торможения и питания пассивных нагрузок.

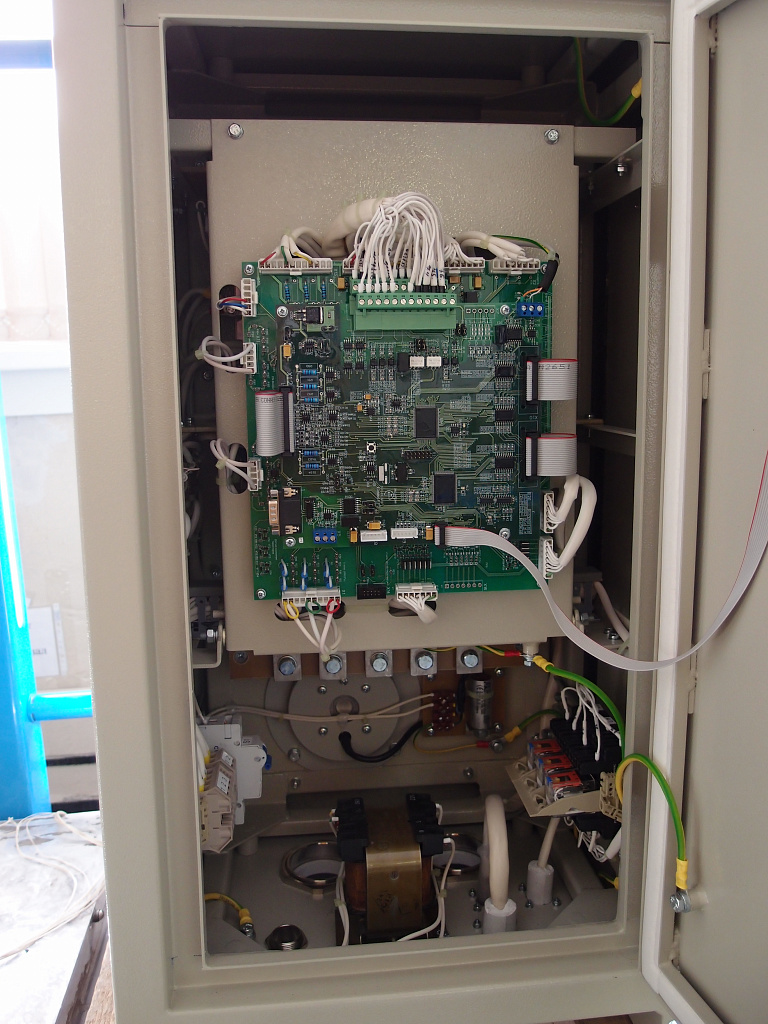

Тиристорные преобразователи постоянного тока «ЭПТОН-М» предназначены для управления электродвигателями (приводами) постоянного тока. Преобразователи «ЭПТОН-М» оснащены цифровой микропроцессорной системой управления электроприводом. Номинальные параметры (ток и напряжение) цепей якоря и обмотки возбуждения могут быть адаптированы к требованиям заказчика.
Тиристорные преобразователи «ЭПТОН-М» обеспечивают:
- разгон и торможение электродвигателей с заданным ускорением в пределах заданной перегрузки;
- поддержание заданной частоты вращения ротора электродвигателей;
- регулирование частоты вращения ротора электродвигателя в заданном диапазоне;
- ограничение тока электродвигателя в динамических режимах и при перегрузках;
- регулирование и поддержание выходного тока или напряжения на заданном уровне.
Технические характеристики регулируемых электроприводов постоянного тока «ЭПТОН-М»
- Напряжение питания: 3х380 +10-15% В, 50±2% Гц;
- Степень защиты: IP21, IP54 по ГОСТ 14254;
- Помехоустойчивость и ограничение помехоэмиссии: соответствует ГОСТ Р 51524;
- Средняя наработка на отказ: не менее 10000 ч;
- Средний срок службы: не менее 10 лет;
- Климатические условия:
- высота над уровнем моря не более 1000 м;
- температура окружающего воздуха: для УХЛ3.1 от -10° С до +40° С, для У2 от -40° С до +40° С;
- относительная влажность воздуха 98% при температуре +25 °С; окружающая среда не содержит взрывоопасных и агрессивных газов в концентрациях, разрушающих металлы и изоляцию, и не насыщена токопроводящей пылью.
- Диапазон регулирования частоты вращения ротора электродвигателя 1:45
- Напряжение обмотки якоря и обмотки независимого возбуждения не более 440 В
- Ток обмотки независимого возбуждения не более 20 А
Структура условных обозначений регулируемых электроприводов «ЭПТОН-М»
Стандартный комплект поставки регулируемых электроприводов постоянного тока «ЭПТОН-М»
- преобразователь;

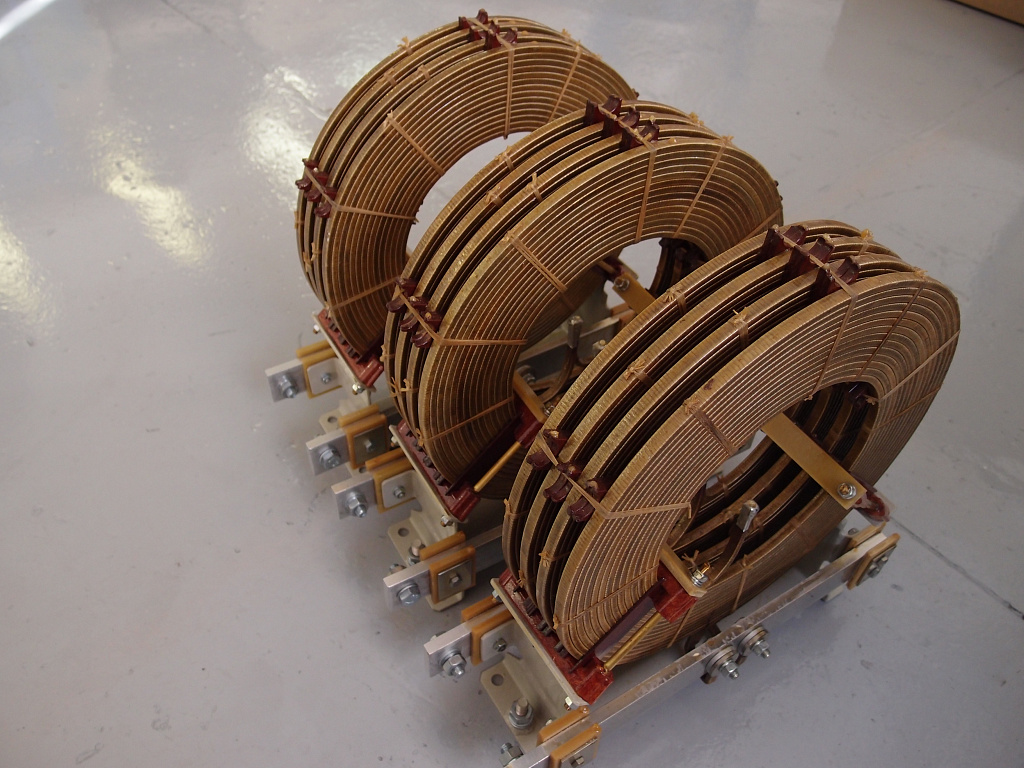

- однофазный сетевой реактор — 3 шт.;
- однофазный реактор цепи обмотки возбуждения — 3 шт.;

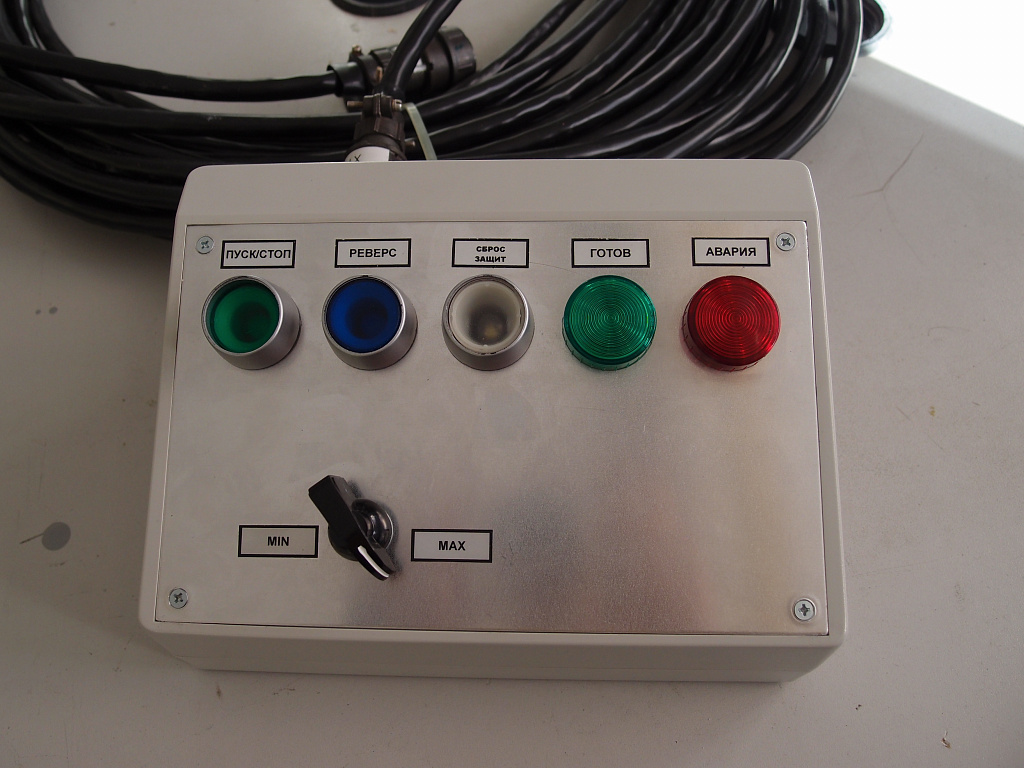

- переменный резистор (задатчик частоты вращения);
- кабельная часть разъема управления;
- техническая документация (паспорт и инструкция по эксплуатации).
Cхема силовых цепей электропривода «ЭПТОН-М» до 1000 А
Механические характеристики регулируемых электроприводов «ЭПТОН-М»
Файлы для скачивания
Компоненты
-
Устройства компенсации реактивной мощности и гармоник -
Устройства компенсации реактивной мощности и гармоник
Отзывы
Новости

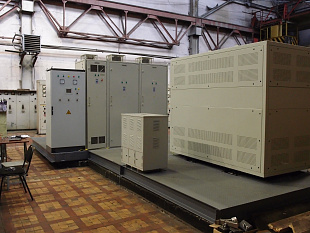

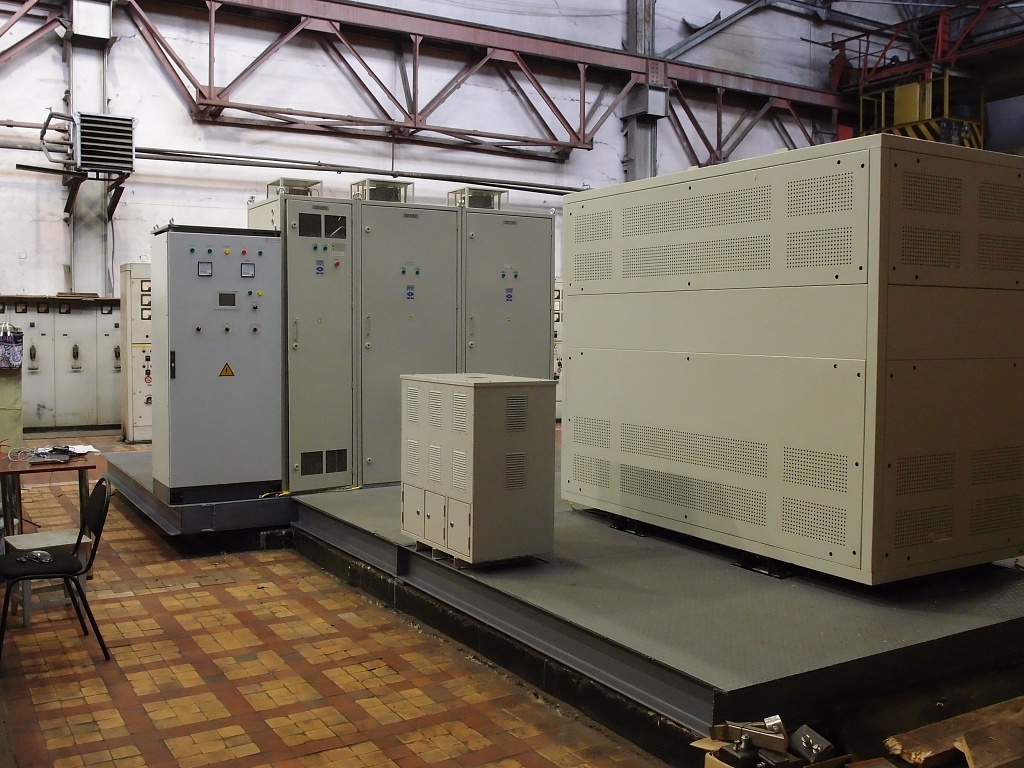

ЗАО «ЭРАСИБ» изготовило электрооборудование для стенда испытательной станции НПО «ЭЛСИБ» ПАО. Электродвигатели постоянного тока испытательной станции вращают вал высоковольтного синхронного генератора, который генерирует регулируемое по частоте и амплитуде высоковольтное напряжение при испытаниях мощных электрических машин переменного тока. Поставленное оборудование выполнено на базе серийных преобразователей постоянного тока, изготавливаемых ЗАО «ЭРАСИБ». Тиристорный преобразователь «ЭПТОН-М-2300/50-1000/220-Р1/Н1-IP21-УХЛ3.1» заменил устаревший двухмашинный агрегат с гонным синхронным электродвигателем и генератором постоянного тока.
